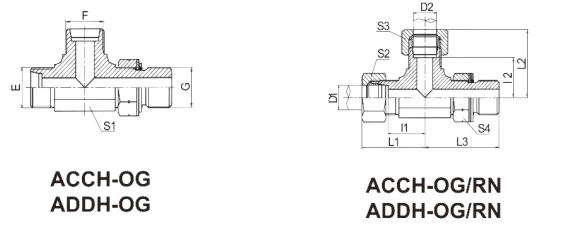

ACCH-OG MÉTRICO MACHO 24°CONE / MÉTRICO MACHO EXTREMO AJUSTABLE ISO 6149-2 TEE DE CORRIDA
Alambre
Correo electrónico
Descripción del producto
| NÚMERO DE PARTE. | HILO | D1,D2 DIÁMETRO O.D DEL TUBO |
O-RING | DIMENSIONES | MPa | ||||||
| E,F | G | I1,I2 | L1,L2 | L3 | S1 | S2,S3 | S4 | ||||
| ACCH-12-12-100G | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26.5 | 11 | 14 | 14 | 31.5 L |
| ACCH-14-14-120G | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30.5 | 32 | 14 | 17 | 17 | |
| ACCH-16-16-140G | M16X1.5 | M14X1.5 | 10 | O11.3X2.4 | 17.5 | 32.5 | 34 | 16 | 19 | 19 | |
| ACCH-18-18-16OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | |
| ACCH-22-22-180G | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39.5 | 22 | 27 | 24 | |
| ACCH-26-26-220G | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25.5 | 42 | 43.5 | 27 | 32 | 27 | |
| ACCH-30-30-270G | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 L |
| ACCH-36-36-330G | M36X2 | M33X2 | 28 | O29.2X3.0 | 33.3 | 49.8 | 54 | 36 | 41 | 41 | |
| ADDH-14-14-120G | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17.5 | 32.5 | 32 | 14 | 17 | 17 | 63 S |
| ADDH-16-16-140G | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18.7 | 33.7 | 34 | 16 | 19 | 19 | |
| ADDH-18-18-16OG | M18X1.5 | M16X1.5 | 10 | O13.3X2.4 | 19.5 | 36 | 36 | 19 | 22 | 22 | |
| ADDH-20-20-18OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19.5 | 36 | 37 | 19 | 24 | 24 | |
| ADDH-24-24-220G | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37.5 | 24 | 30 | 27 | |
| ADDH-30-30-270G | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49.8 | 50 | 30 | 36 | 32 | 40 S |
| ADDH-36-36-330G | M36X2 | M33X2 | 25 | O29.2X3.0 | 32.8 | 56.8 | 54 | 36 | 46 | 41 | |
| ADDH-42-42-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36.2 | 62.7 | 57.2 | 41 | 50 | 50 | |
| Nota:1 En caso de que esté interesado en pedir el adaptador en conjunto completo con anillo de corte y tuerca, es necesario insertar el sufijo "RN" después de nuestro número de parte, por ejemplo ACCH-30-30-27OGRN.2 Gend está conectado con el puerto ISO 9974-1 y conectado con el puerto ISO 6149-1 sin anillo de retención. | |||||||||||
