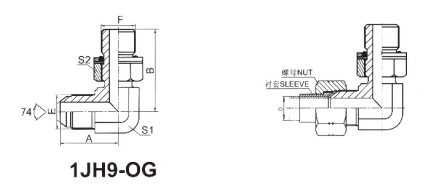

1JG9-OG 90°CODO JIC MACHO 74°CONE / EXTREMO DE ESTUDIO AJUSTABLE MACHO MÉTRICO SERIE L ISO 6149-3
Alambre
Correo electrónico
Descripción del producto
| NÚM. DE PARTE. | HILO | O-RING | DIMENSIONES | ||||||
| E | F | F端 | A | B | S1 | S2 | |||
| 1JH9-04-100G | 7/16"X20 | M10X1 | O08.1X1.6 | 24.5 | 27.5 | 11 | 14 | ||
| 1JH9-04-120G | 7/16"X20 | M12X1.5 | O09.3X2.4 | 24.5 | 30.3 | 11 | 17 | ||
| 1JH9-04-140G | 7/16"X20 | M14X1.5 | O11.3X2.4 | 26.6 | 32 | 14 | 19 | ||
| 1JH9-05-100G | 1/2"X20 | M10X1 | O08.1X1.6 | 26.5 | 28.5 | 14 | 14 | ||
| 1JH9-05-120G | 1/2"X20 | M12X1.5 | O09.3X2.4 | 26.5 | 32 | 14 | 17 | ||
| 1JH9-05-140G | 1/2"X20 | M14X1.5 | O11.3X2.4 | 26.5 | 32 | 14 | 19 | ||
| 1JH9-06-140G | 9/16"X18 | M14X1.5 | O11.3X2.4 | 26.9 | 32 | 14 | 19 | ||
| 1JH9-06-16OG | 9/16"X18 | M16X1.5 | O13.3X2.4 | 28 | 34.8 | 16 | 22 | ||
| 1JH9-06-180G | 9/16"X18 | M18X1.5 | O15.3X2.4 | 30 | 37 | 19 | 24 | ||
| 1JH9-08-160G | 3/4"X16 | M16X1.5 | O13.3X2.4 | 32 | 36 | 19 | 22 | ||
| 1JH9-08-180G | 3/4"X16 | M18X1.5 | O15.3X2.4 | 33 | 37 | 19 | 24 | ||
| 1JH9-08-220G | 3/4"X16 | M22X1.5 | O19.3X2.4 | 34.8 | 40.2 | 22 | 27 | ||
| 1JH9-10-160G | 7/8"X14 | M16X1.5 | O13.3X2.4 | 38 | 38 | 22 | 22 | ||
| 1JH9-10-180G | 7/8"X14 | M18X1.5 | O15.3X2.4 | 38 | 39.5 | 22 | 24 | ||
| 1JH9-10-220G | 7/8"X14 | M22X1.5 | O19.3X2.4 | 38 | 42.5 | 22 | 27 | ||
| 1JH9-12-220G | 1.1/16"X12 | M22X1.5 | O19.3X2.4 | 45 | 44 | 27 | 27 | ||
| 1JH9-12-270G | 1.1/16"X12 | M27X2 | O23.5X3.0 | 44.2 | 48.5 | 27 | 32 | ||
| 1JH9-16-270G | 1.5/16"X12 | M27X2 | O23.5X3.0 | 49 | 52 | 33 | 32 | ||
| 1JH9-16-330G | 1.5/16"×12 | M33X2 | O29.5X3.0 | 49 | 52.5 | 33 | 41 | ||
| 1JH9-20-420G | 1.5/8"X12 | M42X2 | O38.5X3.0 | 55.5 | 57.2 | 41 | 50 | ||
| 1JH9-24-480G | 1.7/8"X12 | M48X2 | O44.5X3.0 | 62.5 | 62.5 | 48 | 55 | ||
| Nota: 1 Tuerca y manguito deben ser pedidos por separado. La tuerca NB200 y el manguito NB500 son adecuados para tubo métrico, la tuerca NB200 y el manguito NB300 son adecuados para tubo en pulgadas. 2 Fend es adecuado para puerto ISO 9974-1 o puerto ISO 6149-1 cuando no se utiliza el anillo de retención. | |||||||||
